金相分析一般是针对截面进行显微观测，切割之后的样品多半是不规则的形状，不便夹持磨样，所以绝大多数的切割样品需要镶嵌成为标准尺寸的形状。

热镶嵌是将树脂颗粒，填埋入模具内，加热至液态，在加压后紧密包覆样品，固化后脱模。热镶嵌多用于耐热耐压的固体材料。热镶嵌快速简单，样品致密标准，所以大多数金属材料采用热镶嵌的方式来制样。

热镶嵌的缺陷大多来自树脂选型有误、设备功能不足以及工艺参数设定不当三个方面，下面来详细描述：

1. 树脂选型有误

镶嵌样在磨抛过程中，希望样品部分和镶嵌料部分能够同步磨削，以获得平整的观测表面，而事实上，磨削率取决于材料硬度，由于硬度差异而导致的磨削不一致，往往会在样品的边缘部分产生圆角，无法在同一焦平面下聚焦，观测失真。而通常情况下，样品的边缘部分也是很重要的观测区域，影响观测效果。

2. 设备功能不足

热镶嵌的树脂软化后渗透性不好，需要外加压力来实现致密化，特别是对于保边型的高硬度树脂，20MPa以下的压力无法压紧，手摇式的千元机毫无可能，气动加压也不足够，必须采用具备独立液压站的液压式镶嵌机。以下是一些压力不足导致的镶嵌缺陷。

3. 参数设定不当

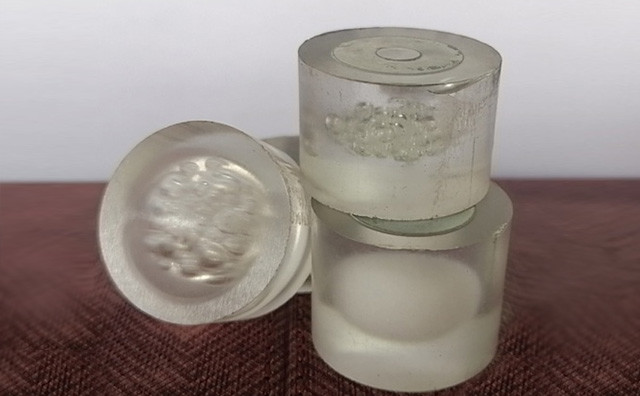

热镶过程中的关键参数包括温度、保温时间、压力、保压时间、冷却速度等，各种树脂所需的参数设置不尽相同。亚克力是比较典型的敏感样品，参数不好就会导致中心雾团，严重的时候甚至开裂。

除了明显的视觉缺陷之外，很多镶嵌缺陷要到显微观察的时候才能被发现，诸如树脂与样品界面的结合不好，有细微缝隙，磨抛时存储了不同的悬浮液，导致反复感染无法彻底消除划痕，或者观测时再次溢出，在样品表面形成污渍，干扰观测。

所有的显微分析都是无数细节的累计和结晶，金相分析亦是如此。再不起眼的误差都可能为后续观测制造障碍，行业从业人员必须怀揣敬畏之心，追求尽善尽美。

上海川禾公司深耕金相检测行业数十载，长期践行精致金相的理念，是国内领先的金相解决方案供应商。川禾以国际巨头为标杆，直面难题、潜心研究，攻克制约行业发展的关键设备和耗材，打造了融合设备、耗材和制样培训的金相完整产业链；公司配备尖端金相实验室，拥有高素质的专家团队，十多年来为数以千计的客户提供金相分析和制样培训服务，并提供量身定制的金相实验室方案。

  如果您有任何金相相关疑问，都可以和他们取得联系，获得想要的信息。
