在机械装备领域，断齿事故犹如潜伏的"隐形杀手"，不仅可能导致生产停机，更可能引发安全隐患。某汽车变速箱厂曾发生批量齿轮断裂事件，数家下游厂商因此召回产品。当时业内普遍认为是材料强度不足，但通过金相显微镜（MMP）的微观组织分析，最终发现断裂根源竟是热处理工艺引入的网状碳化物。这一案例揭示：金相显微镜不仅是实验室的精密仪器，更是失效分析中的"微观侦探"。

金相显微镜下的齿轮断口形貌，标注了典型的疲劳裂纹扩展路径

一、金相分析为何成为断齿溯源的关键？

1.1 微观组织与宏观性能的桥梁

材料的力学性能本质上由微观组织决定。当齿轮发生疲劳断裂时，金相分析能捕捉到：

晶粒尺寸异常：如过热导致的晶粒粗大（晶粒尺寸>200μm时塑性韧性显著下降）

相变组织缺陷：淬火马氏体中可能存在的片状贝氏体或残余奥氏体（含量>25%时冲击韧性骤降）

析出相分布：如沿晶界析出的磷共晶（P含量>0.12%时形成低熔点共晶）

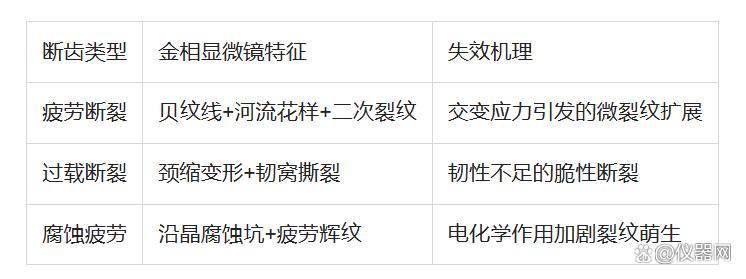

1.2 典型断齿类型的金相特征速判

1.3 金相分析的核心工具与标准流程

当前主流金相设备已实现自动化评级：

蔡司Axio Imager：配备EBSD可实现晶粒取向与析出相成分同步分析

奥林巴斯BX53M：明场+暗场双光路系统，分辨0.5μm级显微组织

标准检测流程：取样→镶嵌→粗磨→精磨→抛光→腐蚀+金相分析→图谱比对

二、实战案例：某风电齿轮箱断齿事故全解析

2.1 现场勘查：从宏观现象锁定疑点

事故背景：某风电场齿轮箱在运行1200小时后发生一级行星轮断齿，断口边缘存在明显塑性变形，无明显啃齿痕迹。通过三维扫描发现，断齿位置距分度圆仅3mm，断口面积占齿根截面的62%。

2.2 金相分析：微观组织暴露致命缺陷

关键步骤：

样品制备：采用Struers三维电解抛光技术，解决深槽腐蚀难题

显微观察：光学显微镜：400倍下观察到沿晶网状碳化物（宽度1-3μm）扫描电镜：700倍下发现解理面与准解理面共存能谱分析：C含量3.2%（远超标准值1.2%），证实碳化物析出异常

金相分析流程示意图：从宏观断口定位到微观组织分析的关键步骤

2.3 根因追溯：热处理工艺参数偏差

失效分析结论：

渗碳淬火时保温时间过长（达3.5h，标准2h）

淬火油冷却速率不足（AC1>850℃时冷却速率<50℃/s，导致碳化物沿晶界析出）

最终通过金相组织重建，确定需将淬火温度从880℃下调至850℃，冷却速率提升至80℃/s

三、金相分析的进阶技巧与避坑指南

3.1 常见分析误区与解决策略

误区1：腐蚀过度导致组织假象
对策：采用维氏硬度法验证，当硬度值跳变>20HV时，可能是腐蚀过度或组织异常

误区2：设备分辨率不足错过关键细节
对策：新国标GB/T 13298-2015要求1000倍下可识别0.5μm级显微组织，建议优先选用倒置式金相显微镜

3.2 场景化FAQ（失效工程师高频提问）

Q：金相分析前样品需要做哪些预处理？
A：对于复杂断口，建议采用电解双喷抛光（参数：电压10-15V，电解液：20%硝酸酒精），确保去除氧化层同时保留真实组织。

Q：不同厂家金相图谱差异大吗？
A：需建立企业内部数据库，如某重型机械集团已积累5000+失效案例图谱，覆盖12类典型材料组织特征

Q：能否通过金相分析预测剩余寿命？
A：结合Paris公式与微观组织参数（如疲劳裂纹扩展门槛值da/dN），可实现剩余寿命预测，误差率<10%

四、金相显微镜的选型与维护要点

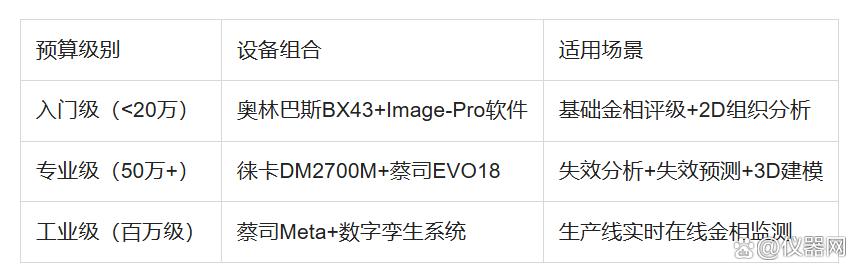

4.1 实验室配置方案

4.2 日常维护三要素

物镜清洁：每周用专用镜头纸+95%乙醇擦拭，禁止使用超声波清洗

载物台校准：每月用标准校准片（如0.1mm网格板）验证重复性

环境控制：恒温恒湿（温度20±2℃，湿度50±5%），配备防震台消除0.1μm级振动

结语

金相显微镜以其观察尺度精准到0.1μm的优势，正在重构失效分析的方法论。当显微镜下的每一个显微组织特征被解读为"语言"，断齿事故中的"真凶"便无所遁形。从风电机组到航天发动机，从汽车变速箱到高铁齿轮，金相分析已成为保障装备可靠性的微观安全网。
